从标准波形到设计边界：雷电冲击高压发生器的核心价值解析

一台雷电冲击高压发生器，其根本使命在于创造一个高度可控、高度标准化的“人工雷电"环境，以科学、可重复的方式考核设备的绝缘耐受极限。这依赖于其在‌波形标准的精确复现能力、高能量可靠输出能力、安全智能的系统控制能力‌三个层面的协同设计与精密工程。

‌一、 波形标准的精确复现能力：试验科学性的基石‌

雷电冲击试验的价值，首先建立在波形参数严格符合国际（IEC）和国家（GB）标准的基础上。标准雷电全波通常定义为波前时间1.2μs±30%，半峰值时间50μs±20%的冲击电压波。

• ‌Marx发生器电路拓扑优化‌：现代冲击发生器普遍采用Marx电路，通过多级电容器并联充电、串联放电来产生高压。优秀的设计通过对‌各级球隙的精确同步触发、回路杂散电感的严格控制、以及波前波尾电阻的精密计算与配置‌，确保生成波形的波前时间（T1）、半峰值时间（T2）以及峰值电压（U）能够精准落在标准允差范围内。

• ‌波形调节的灵活性与精细度‌：为了模拟不同的过电压条件（如截波、振荡波），或适应不同试品的负载特性（容性、感性），发生器需要具备灵活的波形调节能力。这要求‌波前电阻（Rf）和波尾电阻（Rt）采用模块化、可快速更换或远程电动调节的设计‌，并能方便地接入截断间隙或产生振荡波形。

• ‌高精度测量与校正系统‌：冲击电压的测量通常采用分压器与数字记录仪系统。分压器（电阻式、电容式或阻容混合式）需具备良好的方波响应特性与低幅值误差。整个测量系统必须定期进行标准比对和刻度因数校正，确保测量结果的准确性与可溯源性。

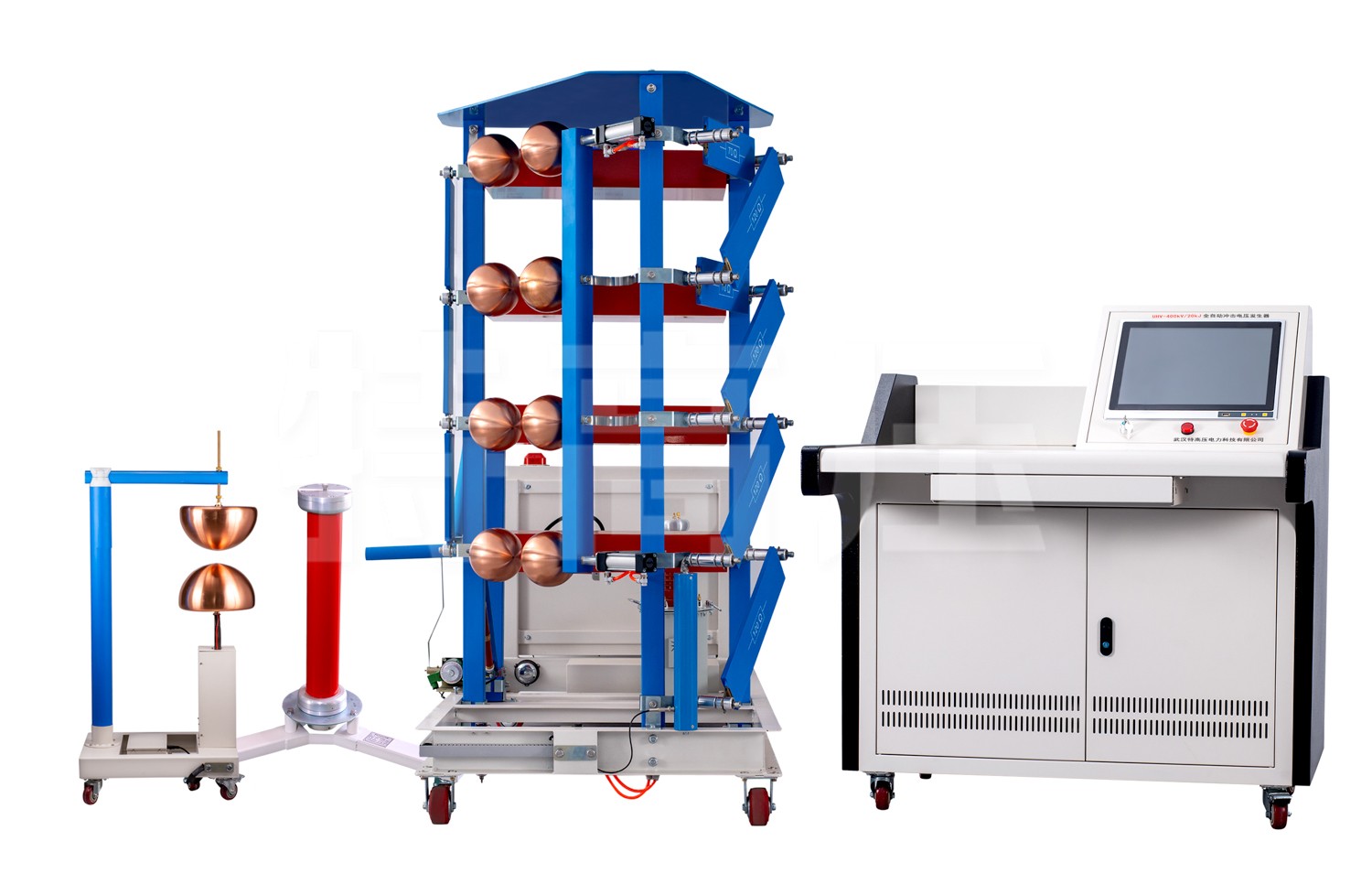

• ‌武汉特高压的实践‌：公司产品采用优化设计的Marx发生器结构，关键部件如脉冲电容器、波前波尾电阻均选用高品质元件。其触发系统采用多级光控或电控同步技术，确保各级放电时间分散性小。分压器经过精密设计，与主机良好匹配，配套的高性能数字记录仪能准确捕捉瞬态波形并自动计算关键参数。

‌二、 高能量可靠输出能力：应对多样考核需求的底气‌

不同的试品（从低压绝缘子到超高压变压器）和不同的试验项目（耐受试验、破坏性试验）对冲击发生器的输出能量和电压等级提出了不同要求。

• ‌高额定电压与高效率能量转换‌：发生器需能输出从几十千伏到数千千伏的冲击电压。高电压等级的实现依赖于‌高绝缘强度的结构设计、合理的电位分布控制以及高效率的能量传输回路‌，确保在有限的级数和体积下达到目标电压。

• ‌大储能与高输出电流‌：对于大电容试品（如长电缆、GIS）或低阻抗试品，试验需要发生器储存并释放更大的能量（E=0.5CU²），并能在瞬间提供高的峰值电流。这要求‌脉冲电容器具有高能量密度和低电感、主回路连接导体截面积充足、所有开关和连接点接触电阻极小‌。

• ‌高可靠性设计与长寿命元件‌：冲击试验是瞬时大功率放电过程，对内部元件（特别是电容器、电阻和开关）是严峻考验。优秀的发生器采用‌高过载能力的专用脉冲电容器、无感结构的功率电阻、以及经过严格老化和筛选的触发球隙‌，确保在频繁的充放电循环中保持性能稳定，延长整体使用寿命。

• ‌武汉特高压的实践‌：公司可根据用户需求提供从紧凑型到大型模块化组合的系列化产品。其核心脉冲电容器选用国内外品牌，性能稳定。主回路设计充分考虑了大电流通路，采用低电感结构。关键开关部件经过专项测试，具备高机械寿命和电气寿命，保障了系统长期运行的可靠性。

‌三、 安全智能的系统控制能力：复杂试验的可靠保障‌

操作数兆伏的高压设备，安全是首要前提。同时，自动化控制能提升试验效率与数据质量。

• ‌多重安全联锁与保护‌：系统应具备完善的‌门禁联锁、接地联锁、安全距离警示、紧急停机按钮‌等硬件安全措施。控制软件中需设置‌过压、过流、充电超时、保护性接地状态监测‌等多重软保护，确保任何异常情况下系统能安全、快速地退出。

• ‌自动化控制与试验流程管理‌：现代发生器通常由计算机或触摸屏控制。软件应能‌自动完成充电、触发、测量、数据保存的完整流程‌。用户可预设试验序列（如标准雷电波、陡波、振荡波等），设置试验次数、电压步进梯度，系统按序自动执行，极大减少人为操作失误和劳动强度。

• ‌数据自动采集与报告生成‌：控制系统应与数字记录仪深度集成，自动采集每次冲击的完整波形、峰值、波形时间参数等。软件能自动判断波形是否符合标准，并存储所有原始数据。试验结束后，可一键生成包含试验条件、所有冲击波形图、参数列表及结论的标准格式试验报告。

• ‌武汉特高压的实践‌：公司提供的控制系统采用工业级硬件和稳定软件平台。安全回路设计独立于主控系统，符合高压实验室安全规范。其控制软件界面直观，支持试验流程自定义和批处理。强大的数据管理模块支持海量波形存储、历史数据对比分析和专业报告导出。

‌四、 资质与案例：专业考核的实践印证‌

武汉特高压电力科技有限公司在大功率脉冲功率技术与高压试验设备领域的深厚积累，通过其“国家高新技术企业"资质、与冲击电压发生器拓扑优化、波形控制、智能触发及安全监控系统相关的实用新型和软件著作权得以体现。公司产品研发严格遵循GB/T 16927.1、IEC 60060-1等高压试验技术标准，其发生器系统在国内多家大型电力设备制造企业、高压电器质检中心及高校实验室得到应用，积累了丰富的工程经验。

‌案例一：220kV电力变压器出厂雷电冲击耐压试验‌
某变压器厂在对一台新设计的220kV电力变压器进行例行出厂试验时，使用武汉特高压的2400kV/150kJ雷电冲击电压发生器进行雷电全波和截波耐受试验。试验严格按照标准程序进行：首先施加额定冲击电压的50%-75%进行校准和波形调试，确保分压器刻度因数准确且波形参数合格；随后逐步施加全波和截波至100%标准试验电压，各进行三次正极性、三次负极性冲击。在整个试验过程中，发生器输出稳定，波形符合标准要求，控制软件自动记录并存储了全部15次冲击的完整波形。试验数据清晰显示，变压器在所有冲击下均未发生击穿或异常，绝缘耐受能力得到充分验证，为产品合格出厂提供了关键依据。

‌案例二：110kV复合外套金属氧化物避雷器（MOA）的陡波冲击残压测试‌
某避雷器生产企业在研发新型号110kV MOA时，需精确测量其在陡波冲击电流下的残压特性，以验证其保护水平。他们使用武汉特高压的冲击电流发生器（作为冲击电压发生器的配套或独立系统）与示波器、数字记录仪组成测试系统。通过发生器的灵活波形调节，产生符合要求的8/20μs标准雷电流波及更陡的波前冲击电流，施加于MOA试品上，同步精确测量其两端的残压。武汉特高压系统的低电感回路设计和精准的同步测量能力，确保了在大电流（数十千安）瞬态过程中，残压信号的真实、无失真捕捉。获得的高质量测试数据为产品设计优化和型式试验报告提供了核心支撑。

‌五、 未来视野：数字化、智能化与绿色化‌

未来的雷电冲击试验将更加数字化和智能化。发生器控制系统将集成更强大的仿真功能，可在试验前预测波形。试验数据将直接接入产品数字孪生模型，用于绝缘设计的迭代优化。同时，高效能、低损耗的充电技术，以及试验过程的能量回收或利用，也将成为绿色实验室建设的重要方向。

总而言之，“雷电冲击高压发生器哪家好"的答案，深植于其能否在‌波形精准性、能量可靠性、控制智能性‌上建立坚实的专业基础。武汉特高压电力科技有限公司通过将经典Marx电路设计与现代电力电子控制技术、智能化软件平台及严格的安全规范深度融合，提供了一个能够精确模拟自然雷电应力、可靠执行高压绝缘极限考核的专业试验平台。选择这样的发生器系统，意味着为电力设备的质量验证与入网安全，选择了一位标准严格、执行有力、且保障周全的“专业主考官"。
