变压器综合测试台选哪家：综合测试台的集成之道与价值解析

变压器综合测试台，并非简单地将几独立仪器组合在一起。它是基于变压器测试的完整工艺流程，通过高度模块化的硬件设计、统一的中央控制与数据管理软件，将多个关键测试项目有机集成为一个协同工作的系统。其目标是实现从单点功能测试到整体性能评估的转变，并通过标准化、流程化的操作，减少人为误差，提高整体检测工作的效率与质量。

一、变压器综合测试台的核心集成功能

一套典型的综合测试系统，通常集成了以下主要测试模块：

1. 绕组直流电阻测试模块：用于精确测量变压器各绕组的直流电阻，以判断绕组导线接头焊接质量、分接开关接触状况以及是否存在匝间短路等隐患。

2. 电压比与联结组别测试模块：能够自动测量变压器各分接下的电压比，并准确判定其联结组别（如Yyn0, Dyn11等），这是验证变压器设计、制造和安装正确性的基础。

3. 绝缘特性测试模块：通常包含绝缘电阻与吸收比测试功能，用于评估变压器主绝缘和纵绝缘的基本状态。

4. 介电损耗与电容量测试模块（介损测试）：用于测量绕组连同套管的介质损耗因数（tanδ）和电容量，是发现变压器绝缘整体受潮、劣化或油纸绝缘中局部缺陷的灵敏指标。

5. 空载与负载特性试验模块（或可选）：部分高级系统会集成进行空载损耗、空载电流测量（评估铁芯性能）以及短路阻抗和负载损耗测量（评估绕组与结构件性能）的功能，为变压器的能效评估和运行状态提供全面数据。

6. 有载分接开关测试模块（可选）：对带有有载调压开关的变压器，能够测试其切换过程的时序、波形与接触电阻等动态特性。

二、系统的技术架构与工作流程

1. 硬件架构：

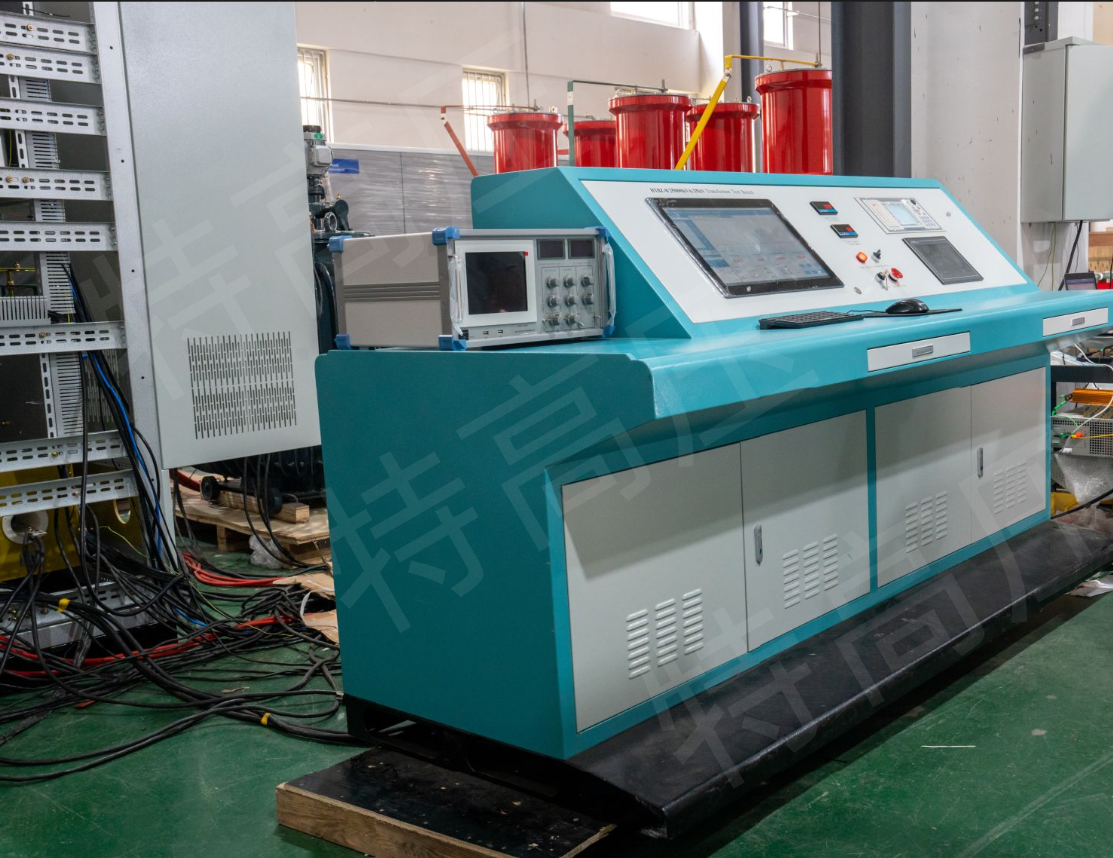

• 中央控制机柜/控制箱：内置工业控制计算机或嵌入式系统，是测试系统的核心。

• 多功能测试主机：集成了上述多个测试模块的测量电路，通过内部切换矩阵实现不同测试项目间的自动转换。

• 通用与专用测试线缆及接线盒：提供标准化的接口，连接被试变压器的高压侧、低压侧、中性点及接地端。设计中通常考虑安全互锁和防误操作。

• 打印机（可选）：用于现场打印测试报告。

2. 软件与流程：

• 流程化测试向导：软件界面提供清晰的测试项目选择菜单和接线示意图。操作者可根据需求（如例行预防性试验）选择预设的“一键测试"流程，或自定义测试序列。

• 自动化测试执行：选定流程后，系统会在软件引导下，自动控制内部继电器切换至相应测试模块，完成加压、测量、数据采集等一系列动作。

• 统一数据管理：所有测试数据自动存入同一数据库，并与被试变压器的铭牌信息（如型号、编号）关联。这便于历史数据查询、趋势分析及报告生成。

• 报告自动生成：软件能根据预置的报告模板，将一次测试流程中获得的各项数据整合成一份格式规范、内容完整的综合试验报告，极大地减轻了后续整理工作的负担。

三、应用价值与主要使用场景

• 变压器制造企业：在出厂试验环节，可大幅缩短整体测试时间，确保数据规范统一，利于质量档案管理和产品追溯。

• 电力公司及检修单位：用于新变压器的交接验收试验、运行中变压器的定期预防性试验及大修后的性能验证。其高效性特别适合停电窗口有限、任务繁重的现场环境。

• 电力工程公司与第三方检测机构：可提升其对外检测服务的专业形象、工作效率和数据可信度。

四、设备选型的考量维度

面对市场上不同配置的综合测试系统，可以从以下角度进行评估：

• 功能模块覆盖度：系统集成的测试项目是否满足当前及未来一段时间内的主要测试需求。是否需要涵盖空负载、有载分接开关等专项测试。

• 测量精度与量程：各模块的测量精度、电阻、电压、电流的测量范围是否符合相关国家及行业标准要求。

• 系统的自动化与易用性：流程化测试的自动化程度如何，软件界面是否友好，操作指引是否清晰，报告生成是否便捷。

• 扩展性与兼容性：系统硬件架构是否允许未来扩展新的测试模块，软件是否支持更新以适配新的测试标准或方法。

• 系统的可靠性与便携性：系统的平均工作时间，是否适合在变电站、厂房等不同环境下移动使用。

• 数据管理与安全性：数据存储、导出、备份的便利性，以及软件系统的稳定性和数据安全性。

武汉特高压电力科技有限公司关注于为电力设备的全生命周期管理提供高效工具。变压器综合测试台将多项独立的检测任务转化为一个连贯、可控的数字化作业流程，其价值不仅体现在单次测试时间的缩短，更在于提升了整个检测工作的规范性、数据的完整性与可追溯性。在保障电力设备安全、提升运维管理水平的道路上，这类集成化解决方案正发挥着越来越重要的作用。
